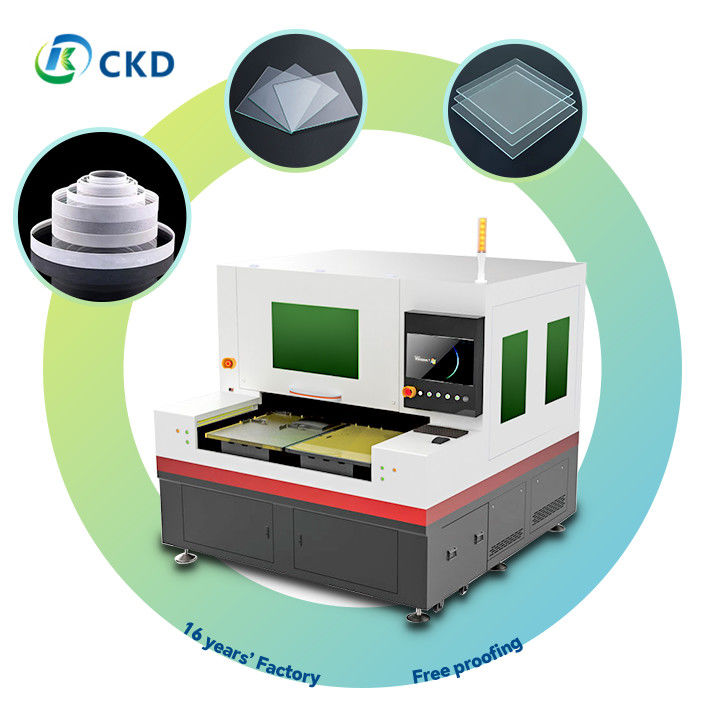

دقة 3500kg آلة قطع الزجاج مع تقسيم مصدر الليزر ودليل خطي TPI

وصف المنتج:

• مصدر ليزر عالي الطاقة:مجهزة بليزر نبض عالي التردد لتحقيق أداء أفضل
• التعامل مع المواد متعددة الاستخدامات:قادرة على معالجة مجموعة واسعة من المواد بما في ذلك المعادن وغير المعادن.
• قدرات قطع متعددة الوظائف:
  • يدعم قطع الأوراق المستمر
  • قطع الدقة في نقطة واحدة
  • قطع الشرائط بكفاءة
• التحكم المتقدم في محور X/Y:يستخدم محركات سيرفو متواصلة عالية الدقة ومصممين بصريين 0.1μm فائق الدقة للحصول على دقة لا مثيل لها.
• التحكم الذكي بالحركة:يحتوي على وظيفة تلقائية تتبع التركيز والتحكم الديناميكي في ثقب.
• تصوير عالي الدقة:يتضمن نظام كاميرا CCD ممتاز للمراقبة البصرية في الوقت الحقيقي، التعرف على الأنماط، واكتشاف نقطة العلامة.
• إمدادات طاقة قوية:مجهزة بمصدر طاقة ألماني صناعة عالية الاستقرار مصدر طاقة من تايوان تستخدم في المكونات البصرية
• نطاق القطع المذهلقادرة على معالجة مواد تصل إلى 19 ملم في السماكة، وتلبية مجموعة واسعة من التطبيقات الصناعية.
• مكونات هندسية دقيقة:
  • قاعدة المحرك ومنصة بصرية مصنوعة من الجرانيت الطبيعي
  • مصممة للاستقرار المتفوق ومقاومة الاهتزاز
  • يضمن الحفاظ على الدقة مع مرور الوقت

• مثالية للتطبيقات الصناعية عالية الدقة
• واجهة سهلة الاستخدام لسهولة التشغيل
• تخفيض نفايات المواد بسبب القطع الدقيق
• مناسبة لكل من عمليات الإنتاج الصغيرة والكبيرة
• متطلبات صيانة منخفضة، تضمن الموثوقية على المدى الطويل

آلة القطع بالليزر المتقدمة هي قطعة استثنائية من الآلات. أنها توفر الدقة والتنوع في جميع تطبيقات القطع، مع مجموعة من الميزات الرئيسية التي لا مثيل لها.مثلاًمصدر الليزر ذو القوة العالية مجهز بليزر نبض عالي التردد المتطور لأداء قطع متفوقكل من المعادن وغير المعادن، وضمان التعامل المرن والفعال.

قدرات القطع متعددة الوظائف للآلة هي أيضا مثيرة للإعجاب للغاية، مع قطع الصفائح المستمرة، والقطع بدقة نقطة واحدة وقطع شريط فعالة جميعها مدعومة.يتم تشغيل نظام التحكم المتقدم في محور X / Y بواسطة محركات سيرفو متواصلة عالية الدقة و 0مُصممين بصريين بعمق 1 ميكرو متراً، يقدمون دقة لا مثيل لها نظام تحكم حركة ذكي يضيف إلى قدرات الجهازمزودة بوظائف تلقائية لمتابعة التركيز والتحكم الديناميكي في ثقب.

الميزات الرئيسية الإضافية لآلة قطع الليزر المتقدمة تشمل التصوير عالي الدقة، بفضل نظام كاميرا CCD المتميز الذي يسمح للمراقبة البصرية في الوقت الحقيقي، التعرف على الأنماط،واكتشاف نقطة العلامةإمدادات الطاقة القوية هي من صنع ألماني ومستقرة للغاية، بينما يتم استخدام إمدادات الطاقة التايوانية للعلامات التجارية للمكونات البصرية.مجموعة قطع الجهاز المثيرة للإعجاب مناسبة لمجموعة واسعة من التطبيقات الصناعية، مع مواد تصل إلى 19 ملم في سمك من السهل معالجتها.

المكونات الهندسية الدقيقة تضمن أيضا أن الآلة تقدم أداء موثوق به مع مرور الوقت. قاعدة المحرك والمنصة البصرية مصنوعة من الجرانيت الطبيعي،مصممة لتوفير استقرار لا مثيل له ومقاومة الاهتزازفوائد إضافية لجهاز القطع بالليزر المتقدم تشمل واجهة سهلة الاستخدام ، وملاءمتها لكل من عمليات الإنتاج الصغيرة والكبيرة ، ومتطلبات الصيانة المنخفضة ،وتقليل نفايات المواد بسبب القطع الدقيق.

الخصائص:

1. قطع دقيق
   • شكل غير منتظم قطع عالية السرعة
   • قطع الخطوط العريضة
   • حفر الثقوب الصغيرة
   • قدرات القطع اليدوية
2. معالجة متفوقة
   • التشطيب الجيد للحواف
   • لا توجد تأثيرات معتدلة
   • الحد الأدنى من خسائر المواد
   • القطع الخالي من الحفرة
3. عملية صديقة للبيئة
   • لا تلوث
   • لا توجد بقايا مسحوق
   • لا توجد إنتاج مياه الصرف الصحي

1. معالجة عالية السرعة
   • قطع سريع للأشكال والأنماط المعقدة
2. جودة القطع العالية
   • الحواف النظيفة بدون تشذيب
   • الحد الأدنى إلى عدم وجود حفر
   • شظايا صغيرة جداً، إن وجدت
3. فعالة من حيث التكلفة
   • معدل عائد مرتفع
   • استهلاك منخفض
   • التشغيل الفعال من حيث الطاقة
4. صديقة للبيئة
   • عملية نظيفة بدون منتجات جانبية ضارة

1. الزجاج المتخصص
   • زجاج شفاف للغاية
   • زجاج أبيض عادي
   • زجاج عالي البوروسيليكات
   • زجاج الكوارتز
2. المكونات الإلكترونية
   • أغطية زجاجية للهاتف
   • زجاج سيارات
   • غطاء زجاج الكاميرا
   • شاشات LCD
3. المواد البصرية
   • زجاج K9
   • مرشحات بصرية مختلفة
   • قطع المرايا
4. مواد ثمينة
   • معالجة الزفير لأوجه الساعات والمكونات الإلكترونية

1. تصنيع الزجاج
   • الزجاج البصري
   • الزجاج المقاوم
   • زجاج رقيق جداً
   • أدوات الزجاج المختبرية
   • معدات الزجاج الطبية
2. الإلكترونيات
   • شاشات وأغطية الهواتف المحمولة
   • شاشات التشغيل
   • شاشات الكمبيوتر المحمول
   • زجاج أشباه الموصلات البصري / ITO / الأصفر / الأرجواني
3. السيارات
   • نوافذ السيارات والزجاج الأمامي
   • إظهار لوحة القيادة
   • لوحات الأجهزة
4. العقارات والبناء
   • الزجاج المعماري
   • لوحات الزجاج الزخرفية
   • أجهزة زجاج الحمام
5. الأجهزة المنزلية
   • لوحات زجاجية للأفران والثلاجات
   • مكونات الزجاج للإضاءة
6. وسائل الإعلام
   • شاشات الأجهزة المحمولة
   • غطاء الساعة من الياقوت
   • الكاميرات و عدسات المراقبة
7. قطاع الطاقة الجديد
   • زجاج الألواح الشمسية
   • الزجاج المتخصص للنوافذ ذات الكفاءة في استخدام الطاقة
8. الطيران والفضاء والدفاع
   • مكونات بصرية عالية الدقة
   • الزجاج المتخصص لمظاهر قمرة القيادة
9. البحوث الطبية والعلمية
   • زجاج معدات المختبرات
   • العدسات البصرية للأجهزة الطبية
   • رقائق ميكروفلوديك

يقدم هذا النظام المتقدم للقطع بالليزر حلًا متعدد الاستخدامات لمجموعة واسعة من الصناعات ، مما يوفر معالجة عالية الدقة وكفاءة وصديقة للبيئة لمختلف مواد الزجاج والبصريات.قدرته على التعامل مع الأشكال المعقدة والمواد الحساسة يجعلها الخيار المثالي لكل من التصنيع على نطاق واسع والتخصص، تطبيقات ذات قيمة عالية.

المعلمات التقنية:

أدناه هي المعلمات التقنية لثلاثة أنواع من آلات القطع بالليزر التي نقدمها. كل آلة توفر دقة عالية ودقة،ويمكن تخصيصها بناء على متطلبات القطع المحددة وخصائص المواد.

• نوع الليزر:ليزر الألياف النبضات قصيرة جدا (النوع المحدد يختلف حسب النموذج)
• متوسط الطاقة:50 واط (خيارات 10 واط، 20 واط، 30 واط، 60 واط، 80 واط متاحة)
• طول الموجة:1064nm، مع الهارمونية الثانية في 532nm
• عرض النبض:<10ps (بيكوسكوند)
• معدل التكرار:1 هرتز - 1000 كيلو هرتز (يمكن ضبطها)
• جودة الشعاع:M2 < 1.2 (حزمة محدودة الانعكاس تقريبًا)

• دقة الموقع:± 2μm على مساحة العمل بأكملها
• قابلية التكرار± 1.5μm، مع دقة زاوية ± 16 ثانية قوس
• السرعة القصوى للقطع:ما يصل إلى 1000mm/s
• سمك القطع:
  • زجاج رقيق جداً: ≤1mm
  • الزجاج القياسي: ≤19 ملم (يختلف بناءً على خصائص المواد ومتطلبات القطع)
• الحد الأدنى لعرض الخط:≤30μm (يعتمد على المواد)
• الحد الأدنى لقطر الثقب:≤20μm

• نماذج منصة مزدوجة600x700mm، 600x900mm، أو 400x500mm لكل منصة
• نموذج منصة واحدة:400x500mm، 600x700mm، أو 600x900mm

• استهلاك الطاقة:150 واط (250 واط/350 واط في وضع الاستعداد)
• الجهد المدخل:AC220V ± 10٪
• التكرار:50-60 هرتز

• أبعاد الجهاز:
  • الطول: 1600mm - 2550mm (يعتمد على النموذج)
  • العرض: 1700mm - 2080mm
  • الارتفاع: 1960 ملم
• وزن:3500kg - 5000kg (تختلف حسب النموذج)

• نظام التبريد:تبريد مياه مدمج لتحقيق الاستقرار الحراري
• نظام التحكم:CNC متقدمة مع قدرات معالجة عالية السرعة
• البرمجياتبرنامج تحسين القطع الملكي مدرج
• خصائص السلامة:محفظة أمان ليزر من الفئة 1 ، أزرار التوقف الطارئ

• درجة حرارة العمل:18-28 درجة مئوية (64-82 درجة فهرنهايت)
• الرطوبة:40-70% غير مكثفة
• استقرار الطاقة:± 5٪ من التقلبات القصوى

• نظام رؤية محسّن لتحقيق التوجيه التلقائي
• نظام تحميل وتفريغ المواد الآلي
• تصاميم الأجهزة المخصصة لتطبيقات محددة
• الحزم المتوفرة من الضمان الموسع والخدمات

ملاحظة: قد تختلف المواصفات قليلاً بناءً على التكوينات المحددة والتحسينات المستمرة للمنتج.يرجى التشاور مع فريقنا الفني للحصول على المعلومات الأكثر حداثة وخيارات التخصيص.

التطبيقات:

لقد تم تصميم القطع بالليزر المتطور لدينا لتلبية مجموعة متنوعة من المتطلبات الصناعية، مما يوفر الدقة والكفاءة عبر مختلف المواد والتطبيقات.بعض من المجالات التي تتفوق فيها آلة القطع بالليزر:

• مثالية لإنشاء لوحات أجهزة عالية الدقة وألواح التحكم وواجهات التحكم
• قادرة على التعامل مع مواد رقيقة إلى متوسطة السماكة بدقة استثنائية

آلة قطع الليزر لدينا مثالية لمعالجة أنواع مختلفة من الزجاج، مثل:

• زجاج رقيق جداً:قطع دقيق لأوراق زجاجية حساسة للأجهزة الإلكترونية
• زجاج أبيض:معالجة نظيفة ودقيقة للتطبيقات الزخرفية والهندسة المعمارية
• زجاج عالي البوروسيليكات:قطع متخصص لمعدات المختبرات والمنتجات المقاومة للحرارة
• زجاج الكوارتز:قطع الدقة للاحتياجات الصناعية للمكونات البصرية وشرائح الموصلات

• مصممة لقطع لوحات PCB، الدوائر المرنة وغيرها من الأساسيات الإلكترونية
• يضمن الحواف النظيفة والحد الأدنى من التأثير الحراري على المواد الإلكترونية الحساسة

آلة قطعنا بالليزر مثالية للعمل مع الأحجار الكريمة والمواد الثمينة:

• قطع الزعفري:من أجل واجهات الساعات، عدسات كاميرات الهواتف الذكية، وشاشات عالية الجودة
• تشكيل الحجر الكريم بدقة:خلق تصاميم معقدة في الأحجار الكريمة وشبه الكريمة
• تصنيع مكونات LED:قطع رقائق الزعفر لإنتاج LED

آلتنا قادرة على معالجة مكونات مختلفة من شاشة LCD، بما في ذلك:

• أفلام موصلة من ITO (أكسيد الأنديوم القطن)
• مرشحات الألوان RGB
• أفلام الاستقطاب

يضمن قطع دقيق دون إضرار مواد العرض الحساسة.

• قطع دقيق للزجاج البصري K9 للعدسات والمنشرات عالية الجودة
• تشكيل دقيق للأفلام البصرية لمختلف التطبيقات الصناعية والعلمية

• القطع الدقيق للأجزاء الصغيرة والمعقدة للصناعات الطبية والفضاء
• قطع الأشكال المخصصة لتصميمات منتجات فريدة من نوعها ونماذج أولية
• معالجة مواد متعددة الطبقات للمنتجات المركبة

تنوع نظام قطعنا بالليزر يجعله أداة لا تقدر بثمن عبر العديد من الصناعات من الإلكترونيات الاستهلاكية إلى البحوث العلمية المتقدمةضمان نتائج عالية الجودة وعمليات إنتاج فعالة.
