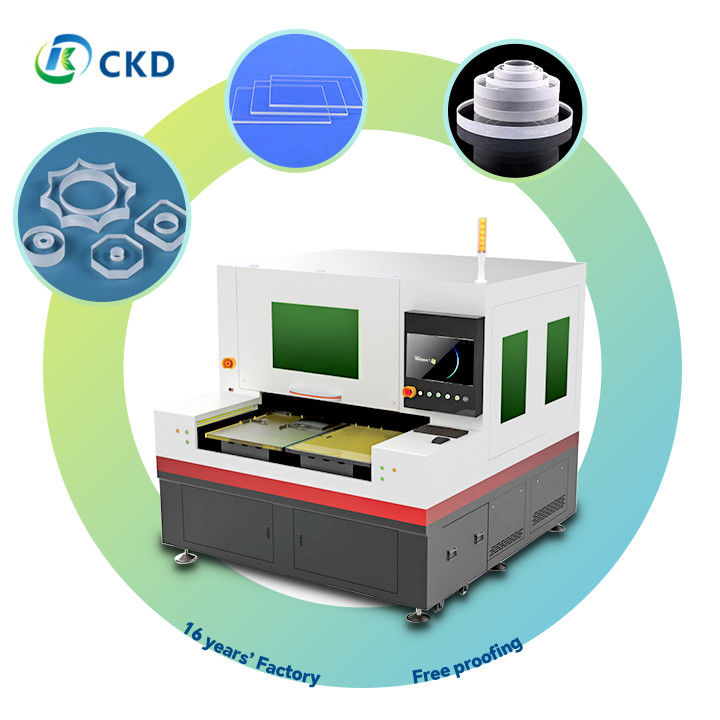

Precision Small Glass Laser Cutting Machine With XY Linear Motor Grating Ruler And Pulse <10ps

دقة صغيرة الزجاج ليزر قطع آلة مع XY خطي محرك الشبكية حاكم ونبض <10ps

المنتجات - ماكينة قطع الزجاج بالليزر
  • إبراز

    آلة قطع ليزر زجاجية دقيقة صغيرة

    ,

    نبض <10ps آلة قطع ليزر زجاجية

  • محرك القيادة
    محرك خطي XY + مسطرة شبكية
  • خيارات قابلة للتخصيص
    تتوفر خيارات مخصصة لحجم الطاولة، وقوة الليزر (حتى 500 واط)، ورؤوس القطع الخاصة (مثل القطع المنحني أو
  • حجم العمل
    610*700 مم × 2 قابلة للتخصيص
  • المواد القابلة للتطبيق
    فئة فائقة الوضوح، زجاج أبيض عادي، زجاج بوروسيليكات عالي، زجاج كوارتز، زجاج بصري، غطاء زجاجي، غطاء زج
  • عرض النبض
    <10 ملاحظة
  • مصدر الليزر المقسم
    RFC02 (ثاني أكسيد الكربون بتردد لاسلكي) - RFC02 10.6 ميكرومتر 150 واط (خيارات: 250 واط/350 واط) - 15
  • تقسيم مصدر الليزر نوع الليزر
    RFC02 (التردد اللاسلكي CO2)
  • المواد
    زجاج
  • مكان المنشأ
    الصين
  • اسم العلامة التجارية
    CKD
  • إصدار الشهادات
    ISO CE
  • Model Number
    CKD-DP6070C-50E CKD-DP6070C-60E CKD-DP6070C-80TE CKD-DP6070C-50ECKD-DP6070S-50E CKD-DP6070S-60E CKD-DP6070S-80TE CKD-DP6070S-80ECKD-DP6070D-50E CKD-DP6070D-60E CKD-DP6070D-80TE CKD-DP6070D-80ECKD-SP6070S-50E CKD-SP6070S-60E CKD-SP6070S-80TE CKD-SP6070S-80E
  • Minimum Order Quantity
    1
  • الأسعار
    Negotiated
  • Packaging Details
    Wooden vacuum packaging
  • Delivery Time
    25-45 days
  • Payment Terms
    L/C, T/T
  • Supply Ability
    60sets per month

دقة صغيرة الزجاج ليزر قطع آلة مع XY خطي محرك الشبكية حاكم ونبض <10ps

  • Precision Small Glass Laser Cutting Machine With XY Linear Motor Grating Ruler And Pulse <10ps
  • Precision Small Glass Laser Cutting Machine With XY Linear Motor Grating Ruler And Pulse <10ps
احصل على السعر ﺎﺘﺼﻟ ﺍﻶﻧ

وصف المنتج:
دقة صغيرة الزجاج ليزر قطع آلة مع XY خطي محرك الشبكية حاكم ونبض <10ps 0

آلة القطع بالليزر المتقدمة: الدقة والتنوع
الخصائص الرئيسية:
  • مصدر ليزر عالي الطاقة:مجهزة بليزر نبض عالي التردد لتحقيق أداء أفضل
  • التعامل مع المواد متعددة الاستخدامات:قادرة على معالجة مجموعة واسعة من المواد بما في ذلك المعادن وغير المعادن.
  • قدرات قطع متعددة الوظائف:
    • يدعم قطع الأوراق المستمر
    • قطع الدقة في نقطة واحدة
    • قطع الشرائط بكفاءة
  • التحكم المتقدم في محور X/Y:يستخدم محركات سيرفو متواصلة عالية الدقة ومصممين بصريين 0.1μm فائق الدقة للحصول على دقة لا مثيل لها.
  • التحكم الذكي بالحركة:يحتوي على وظيفة تلقائية تتبع التركيز والتحكم الديناميكي في ثقب.
  • تصوير عالي الدقة:يتضمن نظام كاميرا CCD ممتاز للمراقبة البصرية في الوقت الحقيقي، التعرف على الأنماط، واكتشاف نقطة العلامة.
  • إمدادات طاقة قوية:مجهزة بمصدر طاقة ألماني صناعة عالية الاستقرار مصدر طاقة من تايوان تستخدم في المكونات البصرية
  • نطاق القطع المذهلقادرة على معالجة المواد التي يصل سمكها إلى 19 ملم ، وتلبية مجموعة واسعة من التطبيقات الصناعية.
  • مكونات هندسية دقيقة:
    • قاعدة المحرك ومنصة بصرية مصنوعة من الجرانيت الطبيعي
    • مصممة للاستقرار المتفوق ومقاومة الاهتزاز
    • يضمن الحفاظ على الدقة مع مرور الوقت
فوائد إضافية
  • مثالية للتطبيقات الصناعية عالية الدقة
  • واجهة سهلة الاستخدام لسهولة التشغيل
  • تخفيض نفايات المواد بسبب القطع الدقيق
  • مناسبة لكل من عمليات الإنتاج الصغيرة والكبيرة
  • متطلبات صيانة منخفضة، تضمن الموثوقية على المدى الطويل

تقدم آلة قطع الليزر المتقدمة الدقة والتنوع للتطبيقات الصناعية عالية الدقة مع مصدر ليزر عالي الطاقة ومعالجة المواد متعددة الاستخداماتقادرة على معالجة مجموعة من المواد بما في ذلك المعادن وغير المعادن. قدراتها القطع متعددة الوظائف تدعم قطع الألواح المستمرة ، والقطع الدقيق في نقطة واحدة ، وقطع الشرائط الفعال.

تستخدم الآلة التحكم المتقدم في محور x / y مع محركات سيرفو متواصلة عالية الدقة ومصممين بصريين فائق الدقة للحصول على دقة لا مثيل لها.كما يحتوي على التحكم الذكي في الحركة مع مراقبة التركيز التالية التلقائية والتحكم الديناميكي ثقبيتم دمج التصوير عالي الدقة من خلال نظام كاميرا CCD المتميز للمراقبة البصرية في الوقت الحقيقي ، والتعرف على الأنماط ، واكتشاف نقاط العلامة.

تتميز آلة قطع الليزر بمصدر طاقة قوي يضم مصدر طاقة عالي الاستقرار المصنع في ألمانيا ، ومصدر طاقة من ماركة تايوانية تستخدم للمكونات البصرية.لديها نطاق قطع مثير للإعجاب، قادرة على معالجة المواد تصل إلى 19 ملم في سمك، ومكونات هندسة الدقة لضمان الدقة مع مرور الوقت.

بالإضافة إلى ميزاته الرئيسية، توفر الآلة العديد من المزايا، بما في ذلك واجهة سهلة الاستخدام لسهولة التشغيل، وتقليل نفايات المواد بسبب القطع الدقيق،ملاءمة لكل من عمليات الإنتاج الصغيرة والكبيرة، ومتطلبات صيانة منخفضة للموثوقية على المدى الطويل.



الخصائص:

نظام القطع بالليزر المتقدم: الخصائص والمزايا والتطبيقات
الخصائص الرئيسية
  1. قطع دقيق
    • شكل غير منتظم قطع عالية السرعة
    • قطع الخطوط العريضة
    • حفر الثقوب الصغيرة
    • قدرات القطع اليدوية
  2. معالجة متفوقة
    • التشطيب الجيد للحواف
    • لا توجد تأثيرات معتدلة
    • الحد الأدنى من خسائر المواد
    • القطع الخالي من الحفرة
  3. عملية صديقة للبيئة
    • لا تلوث
    • لا توجد بقايا مسحوق
    • لا توجد إنتاج مياه الصرف الصحي
المزايا
  1. معالجة عالية السرعة
    • قطع سريع للأشكال والأنماط المعقدة
  2. جودة القطع العالية
    • الحواف النظيفة بدون تشذيب
    • الحد الأدنى إلى عدم وجود حفر
    • شظايا صغيرة جداً، إن وجدت
  3. فعالة من حيث التكلفة
    • معدل عائد مرتفع
    • استهلاك منخفض
    • التشغيل الفعال من حيث الطاقة
  4. صديقة للبيئة
    • عملية نظيفة بدون منتجات جانبية ضارة
المواد المتوافقة
  1. الزجاج المتخصص
    • زجاج شفاف للغاية
    • زجاج أبيض عادي
    • زجاج عالي البوروسيليكات
    • زجاج الكوارتز
  2. المكونات الإلكترونية
    • أغطية زجاجية للهاتف
    • زجاج سيارات
    • غطاء زجاج الكاميرا
    • شاشات LCD
  3. المواد البصرية
    • زجاج K9
    • مرشحات بصرية مختلفة
    • قطع المرايا
  4. مواد ثمينة
    • معالجة الزفير لأوجه الساعات والمكونات الإلكترونية
الصناعات المطبقة
  1. تصنيع الزجاج
    • الزجاج البصري
    • الزجاج المقاوم
    • زجاج رقيق جداً
    • أدوات الزجاج المختبرية
    • معدات الزجاج الطبية
  2. الإلكترونيات
    • شاشات وأغطية الهواتف المحمولة
    • شاشات التشغيل
    • شاشات الكمبيوتر المحمول
    • زجاج أشباه الموصلات البصري / ITO / الأصفر / الأرجواني
  3. السيارات
    • نوافذ السيارات والزجاج الأمامي
    • إظهار لوحة القيادة
    • لوحات الأجهزة
  4. العقارات والبناء
    • الزجاج المعماري
    • لوحات الزجاج الزخرفية
    • أجهزة زجاج الحمام
  5. الأجهزة المنزلية
    • لوحات زجاجية للأفران والثلاجات
    • مكونات الزجاج للإضاءة
  6. وسائل الإعلام
    • شاشات الأجهزة المحمولة
    • غطاء الساعة من الياقوت
    • الكاميرات و عدسات المراقبة
  7. قطاع الطاقة الجديد
    • زجاج الألواح الشمسية
    • الزجاج المتخصص للنوافذ ذات الكفاءة في استخدام الطاقة
  8. الطيران والفضاء والدفاع
    • مكونات بصرية عالية الدقة
    • الزجاج المتخصص لمظاهر قمرة القيادة
  9. البحوث الطبية والعلمية
    • زجاج معدات المختبرات
    • العدسات البصرية للأجهزة الطبية
    • رقائق ميكروفلوديك

يقدم هذا النظام المتقدم للقطع بالليزر حلًا متعدد الاستخدامات لمجموعة واسعة من الصناعات ، مما يوفر معالجة عالية الدقة وكفاءة وصديقة للبيئة لمختلف مواد الزجاج والبصريات.قدرته على التعامل مع الأشكال المعقدة والمواد الحساسة يجعلها الخيار المثالي لكل من التصنيع على نطاق واسع والتخصص، تطبيقات ذات قيمة عالية.



المعلمات التقنية:

المعلمات التقنية: أنظمة القطع بالليزر المتقدمة
المعلم آلة قطع ليزر النبضات فوق القصيرة ذات منصتين آلة قطع ليزر بيكوسكوند مزدوجة المنصة آلة قطع ليزر بيكوسكوند من منصة واحدة
رقم الطراز HT-1PG-6070GD/6090GD HT-1PG-4050D/6070D/6090D HT-1PG-4050/6070/6090
مواصفات الليزر
  • نوع الليزر:ليزر الألياف النبضات قصيرة جدا (النوع المحدد يختلف حسب النموذج)
  • متوسط الطاقة:50 واط (خيارات 10 واط، 20 واط، 30 واط، 60 واط، 80 واط متاحة)
  • طول الموجة:1064nm، مع الهارمونية الثانية في 532nm
  • عرض النبض:<10ps (بيكوسكوند)
  • معدل التكرار:1 هرتز - 1000 كيلو هرتز (يمكن ضبطها)
  • جودة الشعاع:M2 < 1.2 (حزمة محدودة الانعكاس تقريبًا)
أداء القطع
  • دقة الموقع:± 2μm على مساحة العمل بأكملها
  • قابلية التكرار± 1.5μm، مع دقة زاوية ± 16 ثانية قوس
  • السرعة القصوى للقطع:ما يصل إلى 1000mm/s
  • سمك القطع:
    • زجاج رقيق جداً: ≤1mm
    • الزجاج القياسي: ≤19 ملم (يختلف بناءً على خصائص المواد ومتطلبات القطع)
  • الحد الأدنى لعرض الخط:≤30μm (يعتمد على المواد)
  • الحد الأدنى لقطر الثقب:≤20μm
أبعاد منطقة العمل
  • نماذج منصة مزدوجة600x700mm، 600x900mm، أو 400x500mm لكل منصة
  • نموذج منصة واحدة:400x500mm، 600x700mm، أو 600x900mm
الطاقة والكهرباء
  • استهلاك الطاقة:150 واط (250 واط/350 واط في وضع الاستعداد)
  • الجهد المدخل:AC220V ± 10٪
  • التكرار:50-60 هرتز
المواصفات الفيزيائية
  • أبعاد الجهاز:
    • الطول: 1600mm - 2550mm (يعتمد على النموذج)
    • العرض: 1700mm - 2080mm
    • الارتفاع: 1960 ملم
  • وزن:3500kg - 5000kg (تختلف حسب النموذج)
ميزات إضافية
  • نظام التبريد:تبريد مياه مدمج لتحقيق الاستقرار الحراري
  • نظام التحكم:CNC متقدمة مع قدرات معالجة عالية السرعة
  • البرمجياتبرنامج تحسين القطع الملكي مدرج
  • خصائص السلامة:محفظة أمان ليزر من الفئة 1 ، أزرار التوقف الطارئ
المتطلبات البيئية
  • درجة حرارة العمل:18-28 درجة مئوية (64-82 درجة فهرنهايت)
  • الرطوبة:40-70% غير مكثفة
  • استقرار الطاقة:± 5٪ من التقلبات القصوى
التحديثات الاختيارية
  • نظام رؤية محسّن لتحقيق التوجيه التلقائي
  • نظام تحميل وتفريغ المواد الآلي
  • تصاميم الأجهزة المخصصة لتطبيقات محددة
  • الحزم المتوفرة من الضمان الموسع والخدمات

ملاحظة: قد تختلف المواصفات قليلاً بناءً على التكوينات المحددة والتحسينات المستمرة للمنتج.يرجى التشاور مع فريقنا الفني للحصول على المعلومات الأكثر حداثة وخيارات التخصيص.



التطبيقات:

نطاق التطبيق: حلول القطع بالليزر متعددة الاستخدامات

لقد تم تصميم آلة قطع الليزر المتقدمة لدينا لتلبية مجموعة واسعة من الاحتياجات الصناعية، وتقدم الدقة والكفاءة عبر مختلف المواد والتطبيقات:

1تصنيع لوحات الأجهزة
  • مثالية لإنشاء لوحات أجهزة عالية الدقة وألواح التحكم وواجهات التحكم
  • قادرة على التعامل مع مواد رقيقة إلى متوسطة السماكة بدقة استثنائية
2المعالجة المتخصصة للزجاج

آلة قطعنا بالليزر قادرة على معالجة أنواع مختلفة من الزجاج:

  • زجاج رقيق جداً:قطع دقيق لأوراق زجاجية حساسة للأجهزة الإلكترونية
  • زجاج أبيض:معالجة نظيفة ودقيقة للتطبيقات الزخرفية والهندسة المعمارية
  • زجاج عالي البوروسيليكات:قطع متخصص لمعدات المختبرات والمنتجات المقاومة للحرارة
  • زجاج الكوارتز:قطع الدقة للاحتياجات الصناعية للمكونات البصرية وشرائح الموصلات
3تصنيع المكونات الإلكترونية
  • مصممة لقطع لوحات PCB، الدوائر المرنة وغيرها من الأساسيات الإلكترونية
  • يضمن الحواف النظيفة والحد الأدنى من التأثير الحراري على المواد الإلكترونية الحساسة
4معالجة الأحجار الكريمة والمواد الثمينة

آلة قطع الليزر لدينا يمكن أيضا معالجة الأحجار الكريمة والمواد الثمينة:

  • قطع الزعفري:من أجل واجهات الساعات، عدسات كاميرات الهواتف الذكية، وشاشات عالية الجودة
  • تشكيل الحجر الكريم بدقة:خلق تصاميم معقدة في الأحجار الكريمة وشبه الكريمة
  • تصنيع مكونات LED:قطع رقائق الزعفر لإنتاج LED
5تصنيع لوحات شاشات الكريستال السائل (LCD)

آلة قطع ليزر لدينا يمكنها معالجة مختلف مكونات LCD:

  • أفلام موصلة من ITO (أكسيد الأنديوم القطن)
  • مرشحات الألوان RGB
  • أفلام الاستقطاب

يضمن قطع دقيق دون إضرار مواد العرض الحساسة.

6معالجة الأفلام البصرية المتخصصة

آلة قطع الليزر لدينا يمكن أن توفر:

  • قطع دقيق للزجاج البصري K9 للعدسات والمنشرات عالية الجودة
  • تشكيل دقيق للأفلام البصرية لمختلف التطبيقات الصناعية والعلمية
قدرات إضافية:
  • القطع الدقيق للأجزاء الصغيرة والمعقدة للصناعات الطبية والفضاء
  • قطع الأشكال المخصصة لتصميمات منتجات فريدة من نوعها ونماذج أولية
  • معالجة مواد متعددة الطبقات للمنتجات المركبة

تنوع نظام قطعنا بالليزر يجعله أداة لا تقدر بثمن عبر العديد من الصناعات من الإلكترونيات الاستهلاكية إلى البحوث العلمية المتقدمةضمان نتائج عالية الجودة وعمليات إنتاج فعالة.
