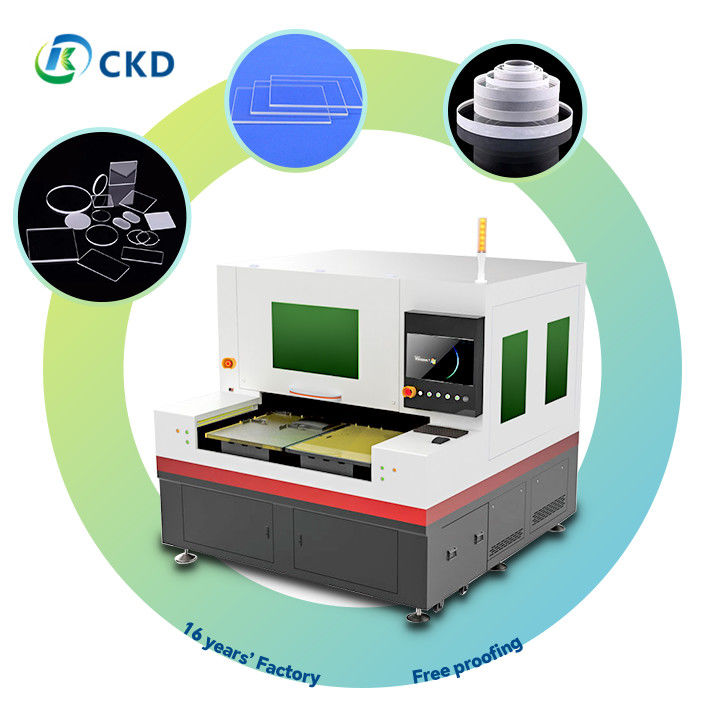

آلة قطع ليزر الزجاج الضوئي المدمج تعمل بواسطة ليزر AC220V RF CO2



وصف المنتج:

• مصدر ليزر عالي الطاقة: مجهزة بليزر نبض عالي التردد للقياس
• التعامل مع المواد المتعددة الأبعاد: قادرة على معالجة مجموعة واسعة من المواد بما في ذلك المعادن وغير المعادن.
• قدرات القطع متعددة الوظائف:
  • يدعم قطع الأوراق المستمر
  • قطع الدقة في نقطة واحدة
  • قطع الشرائط بكفاءة
• التحكم المتقدم في محور X/Y: يستخدم محركات سيرفو متواصلة عالية الدقة ومصممين بصريين 0.1μm فائق الدقة للحصول على دقة لا مثيل لها.
• التحكم الذكي بالحركة: يحتوي على وظائف تلقائية تتبع التركيز والتحكم الديناميكي في ثقب.
• صور عالية الدقة: يتضمن نظام كاميرا CCD ممتاز للمراقبة البصرية في الوقت الحقيقي، التعرف على الأنماط، واكتشاف نقاط العلامة.
• إمدادات طاقة قوية: مجهزة بمصدر طاقة ألماني صناعة عالية الاستقرار مصدر طاقة من ماركة تايوانية تستخدم في المكونات البصرية
• نطاق قطع مثير للإعجاب: قادرة على معالجة المواد التي يصل سمكها إلى 19 ملم ، وتلبية مجموعة واسعة من التطبيقات الصناعية.
• مكونات هندسية دقيقة:
  • قاعدة المحرك ومنصة بصرية مصنوعة من الجرانيت الطبيعي
  • مصممة للاستقرار المتفوق ومقاومة الاهتزاز
  • يضمن الحفاظ على الدقة مع مرور الوقت

• مثالية للتطبيقات الصناعية عالية الدقة
• واجهة سهلة الاستخدام لسهولة التشغيل
• تخفيض نفايات المواد بسبب القطع الدقيق
• مناسبة لكل من عمليات الإنتاج الصغيرة والكبيرة
• متطلبات صيانة منخفضة، تضمن الموثوقية على المدى الطويل

آلة قطع الليزر المتقدمة تمتلك العديد من الميزات الرئيسية التي تجعلها تتميز عن منافسيهاالليزر النبض عالي التردد يضمن أداء القطع المتفوقبالإضافة إلى ذلك، فإن الآلة متعددة الاستخدامات للغاية وقادرة على معالجة مجموعة واسعة من المواد بما في ذلك المعادن وغير المعادن.قدراتها القطع متعددة الوظائف تمكنها من دعم قطع ورق مستمر، قطع الدقة نقطة واحدة، وقطع شريط فعالة.

يستخدم التحكم المتقدم في محور X / Y للآلة محركات سيرفو متواصلة عالية الدقة ومصممين بصريين 0.1μm فائق الدقة للحصول على دقة لا مثيل لهايحتوي الجهاز على نظام تحكم حركة ذكي مع وظيفة تلقائية لمتابعة التركيز والتحكم الديناميكي في ثقبيضمن دمج نظام كاميرا CCD المتميز تصوير عالي الدقة للمراقبة البصرية في الوقت الحقيقي ، والتعرف على الأنماط ، واكتشاف نقاط العلامة.

تفتخر الآلة أيضًا بمصدر طاقة قوي مع مصدر طاقة مستقر عالي الصنع الألماني. يتم استخدام مصدر طاقة العلامة التجارية التايوانية للمكونات البصرية.نطاق القطع المثير للإعجاب من الآلة يمكن أن معالجة المواد تصل إلى 19 مليمتر في سمك، تلبية مجموعة واسعة من التطبيقات الصناعية. علاوة على ذلك، مكوناتها الهندسية الدقة، بما في ذلك قاعدة المحرك والمنصة البصرية التي بنيت من الجرانيت الطبيعي،ضمان الاستقرار المتفوق ومقاومة الاهتزاز، وبالتالي الحفاظ على الدقة مع مرور الوقت.

فوائد إضافية لجهاز القطع بالليزر المتقدم تشمل ملاءمته للتطبيقات الصناعية عالية الدقة، واجهة سهلة الاستخدام لسهولة التشغيل،وتقليل النفايات المادية بسبب قطعها الدقيقكما أنها مناسبة لكل من عمليات الإنتاج على نطاق صغير وحجم كبير وتتطلب صيانة منخفضة ، مما يضمن موثوقية طويلة الأجل.

الخصائص:

1. قطع دقيق
   • شكل غير منتظم قطع عالية السرعة
   • قطع الخطوط العريضة
   • حفر الثقوب الصغيرة
   • قدرات القطع اليدوية
2. معالجة متفوقة
   • التشطيب الجيد للحواف
   • لا توجد تأثيرات معتدلة
   • الحد الأدنى من خسائر المواد
   • القطع الخالي من الحفرة
3. عملية صديقة للبيئة
   • لا تلوث
   • لا توجد بقايا مسحوق
   • لا توجد إنتاج مياه الصرف الصحي

1. معالجة عالية السرعة
   • قطع سريع للأشكال والأنماط المعقدة
2. جودة القطع العالية
   • الحواف النظيفة بدون تشذيب
   • الحد الأدنى إلى عدم وجود حفر
   • شظايا صغيرة جداً، إن وجدت
3. فعالة من حيث التكلفة
   • معدل عائد مرتفع
   • استهلاك منخفض
   • التشغيل الفعال من حيث الطاقة
4. صديقة للبيئة
   • عملية نظيفة بدون منتجات جانبية ضارة

1. الزجاج المتخصص
   • زجاج شفاف للغاية
   • زجاج أبيض عادي
   • زجاج عالي البوروسيليكات
   • زجاج الكوارتز
2. المكونات الإلكترونية
   • أغطية زجاجية للهاتف
   • زجاج سيارات
   • غطاء زجاج الكاميرا
   • شاشات LCD
3. المواد البصرية
   • زجاج K9
   • مرشحات بصرية مختلفة
   • قطع المرايا
4. مواد ثمينة
   • معالجة الزفير لأوجه الساعات والمكونات الإلكترونية

1. تصنيع الزجاج
   • الزجاج البصري
   • الزجاج المقاوم
   • زجاج رقيق جداً
   • أدوات الزجاج المختبرية
   • معدات الزجاج الطبية
2. الإلكترونيات
   • شاشات وأغطية الهواتف المحمولة
   • شاشات التشغيل
   • شاشات الكمبيوتر المحمول
   • زجاج أشباه الموصلات البصري / ITO / الأصفر / الأرجواني
3. السيارات
   • نوافذ السيارات والزجاج الأمامي
   • إظهار لوحة القيادة
   • لوحات الأجهزة
4. العقارات والبناء
   • الزجاج المعماري
   • لوحات الزجاج الزخرفية
   • أجهزة زجاج الحمام
5. الأجهزة المنزلية
   • لوحات زجاجية للأفران والثلاجات
   • مكونات الزجاج للإضاءة
6. وسائل الإعلام
   • شاشات الأجهزة المحمولة
   • غطاء الساعة من الياقوت
   • الكاميرات و عدسات المراقبة
7. قطاع الطاقة الجديد
   • زجاج الألواح الشمسية
   • الزجاج المتخصص للنوافذ ذات الكفاءة في استخدام الطاقة
8. الطيران والفضاء والدفاع
   • مكونات بصرية عالية الدقة
   • الزجاج المتخصص لمظاهر قمرة القيادة
9. البحوث الطبية والعلمية
   • زجاج معدات المختبرات
   • العدسات البصرية للأجهزة الطبية
   • رقائق ميكروفلوديك

يقدم هذا النظام المتقدم للقطع بالليزر حلًا متعدد الاستخدامات لمجموعة واسعة من الصناعات ، مما يوفر معالجة عالية الدقة وكفاءة وصديقة للبيئة لمختلف مواد الزجاج والبصريات.قدرته على التعامل مع الأشكال المعقدة والمواد الحساسة يجعلها الخيار المثالي لكل من التصنيع على نطاق واسع والتخصص، تطبيقات ذات قيمة عالية.

المعلمات التقنية:

يحدد الجدول التالي المعلمات التقنية لثلاثة نماذج من أنظمة قطع الليزر المتقدمة. كل نموذج يقدم مواصفات مختلفة لتلبية متطلبات قطع مختلفة.

• نوع الليزر:ليزر الألياف النبضات قصيرة جدا (النوع المحدد يختلف حسب النموذج)
• متوسط الطاقة:50 واط (خيارات 10 واط، 20 واط، 30 واط، 60 واط، 80 واط متاحة)
• طول الموجة:1064nm، مع الهارمونية الثانية في 532nm
• عرض النبض:<10ps (بيكوسكوند)
• معدل التكرار:1 هرتز - 1000 كيلو هرتز (يمكن ضبطها)
• جودة الشعاع:M2 < 1.2 (حزمة محدودة الانعكاس تقريبًا)

• دقة الموقع:± 2μm على مساحة العمل بأكملها
• قابلية التكرار± 1.5μm، مع دقة زاوية ± 16 ثانية قوس
• السرعة القصوى للقطع:ما يصل إلى 1000mm/s
• سمك القطع:
  • زجاج رقيق جداً: ≤1mm
  • الزجاج القياسي: ≤19 ملم (يختلف بناءً على خصائص المواد ومتطلبات القطع)
• الحد الأدنى لعرض الخط:≤30μm (يعتمد على المواد)
• الحد الأدنى لقطر الثقب:≤20μm

كل نموذج يقدم أبعاد مختلفة لمنطقة العمل اعتمادا على التطبيق المقصود.

• نماذج منصة مزدوجة600x700mm، 600x900mm، أو 400x500mm لكل منصة
• نموذج منصة واحدة:400x500mm، 600x700mm، أو 600x900mm

• استهلاك الطاقة:150 واط (250 واط/350 واط في وضع الاستعداد)
• الجهد المدخل:AC220V ± 10٪
• التكرار:50-60 هرتز

• أبعاد الجهاز:
  • الطول: 1600mm - 2550mm (يعتمد على النموذج)
  • العرض: 1700mm - 2080mm
  • الارتفاع: 1960 ملم
• وزن:3500kg - 5000kg (تختلف حسب النموذج)

• نظام التبريد:تبريد مياه مدمج لتحقيق الاستقرار الحراري
• نظام التحكم:CNC متقدمة مع قدرات معالجة عالية السرعة
• البرمجياتبرنامج تحسين القطع الملكي مدرج
• خصائص السلامة:محفظة أمان ليزر من الفئة 1 ، أزرار التوقف الطارئ

• درجة حرارة العمل:18-28 درجة مئوية (64-82 درجة فهرنهايت)
• الرطوبة:40-70% غير مكثفة
• استقرار الطاقة:± 5٪ من التقلبات القصوى

تتوفر تحديثات إضافية لتعزيز أداء وقدرات أنظمة قطع الليزر هذه.

• نظام رؤية محسّن لتحقيق التوجيه التلقائي
• نظام تحميل وتفريغ المواد الآلي
• تصاميم الأجهزة المخصصة لتطبيقات محددة
• الحزم المتوفرة من الضمان الموسع والخدمات

ملاحظة: قد تختلف المواصفات قليلاً بناءً على التكوينات المحددة والتحسينات المستمرة للمنتج.يرجى التشاور مع فريقنا الفني للحصول على المعلومات الأكثر حداثة وخيارات التخصيص.
