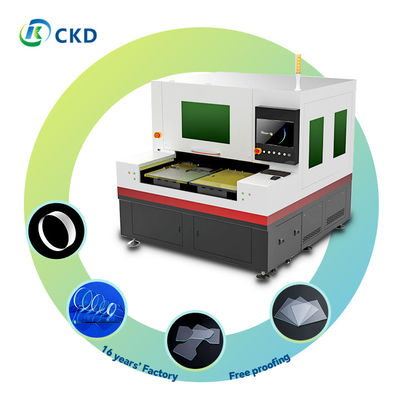

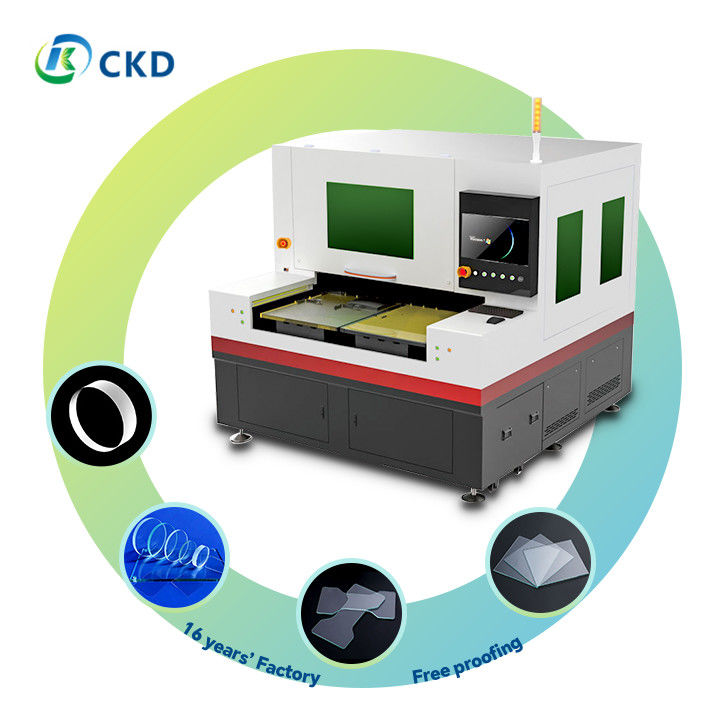

آلة قطع الزجاج بالليزر الصناعية مع محرك خطي XY ومحرك محرك مقياس الشريط البصري

وصف المنتج:

تم تجهيز آلة القطع بالليزر المتقدمة بمصدر ليزر عالي الطاقة لأداء قطع متفوق. يتميز الليزر بتصميم نبضي عالي التردد، مما يجعله مثاليًا للتطبيقات الصناعية الدقيقة. تتمتع الآلة بقدرات متعددة في التعامل مع المواد ويمكنها معالجة مجموعة واسعة من المواد، بما في ذلك المعادن وغير المعادن. قدرات القطع متعددة الوظائف، وتدعم القطع المستمر للصفائح، والقطع الدقيق بنقطة واحدة، وقطع الشرائط بكفاءة.

يستخدم التحكم في المحور X/Y في الماكينة محركات سيرفو تيار مستمر عالية الدقة ومشفرات بصرية فائقة الدقة 0.1 ميكرومتر، مما يضمن دقة لا مثيل لها. تتميز الماكينة أيضًا بالتحكم الذكي في الحركة مع وظيفة تتبع التركيز التلقائي والتحكم الديناميكي في الثقب من أجل قطع فعال ودقيق. بالإضافة إلى ذلك، يسمح دمج نظام كاميرا CCD المتميز بالمراقبة البصرية في الوقت الفعلي والتعرف على الأنماط واكتشاف نقاط العلامة.

تتميز هذه الماكينة بقدرات قطع مذهلة، وتلبي مجموعة واسعة من التطبيقات الصناعية مع القدرة على معالجة مواد يصل سمكها إلى 19 مم. تم تصنيع المكونات الهندسية الدقيقة لقاعدة المحرك والمنصة البصرية من الجرانيت الطبيعي، وهي مصممة لتحقيق ثبات فائق ومقاومة للاهتزاز، وتضمن دقة ثابتة بمرور الوقت.

تتميز آلة القطع بالليزر المتقدمة بسهولة الاستخدام وسهولة التشغيل وتقلل بشكل كبير من هدر المواد بسبب القطع الدقيق. وهي مناسبة لكل من عمليات الإنتاج الصغيرة والكبيرة الحجم، وتتمتع بمتطلبات صيانة منخفضة، مما يضمن موثوقية طويلة الأمد.

سمات:

المعايير الفنية:

يختلف نوع الليزر المستخدم حسب الطراز، ولكن جميع الطرازات تستخدم ليزر ألياف نبضي فائق القصر. يبلغ متوسط ​​قوة الليزر لدينا 50 واط، مع خيارات 10 واط، و20 واط، و30 واط، و60 واط، و80 واط متوفرة أيضًا. تعمل ليزراتنا بطول موجي 1064 نانومتر، مع توافق ثانٍ عند 532 نانومتر. عرض النبضة أقل من 10 بيكو ثانية، ومعدل التكرار قابل للتعديل من 1 هرتز إلى 1000 كيلو هرتز. تتمتع ليزراتنا أيضًا بجودة شعاع محدودة تقريبًا بالحيود بقيمة م² أقل من 1.2.

تقدم أجهزة الليزر لدينا أداء قطع دقيقًا، مع دقة تحديد المواقع ±2μm على مساحة العمل بأكملها. تبلغ القدرة على التكرار ±1.5μm، مع دقة زاوية ±16 ثانية قوسية. تصل أقصى سرعة قطع إلى 1000 مم/ثانية. يمكن لأجهزة الليزر لدينا قطع الزجاج فائق الرقة حتى 1 مم والزجاج القياسي حتى 19 مم (حسب خصائص المواد ومتطلبات القطع). الحد الأدنى لعرض الخط هو ≤30μm، والحد الأدنى لقطر الفتحة هو ≤20μm.

نحن نقدم نماذج ذات منصة واحدة ومنصة مزدوجة. يختلف حجم منطقة العمل وفقًا للطراز، مع خيارات 400x500 مم و600x700 مم و600x900 مم لكل منصة في نماذج المنصة المزدوجة. يحتوي طراز المنصة الواحدة على خيارات 400x500 مم أو 600x700 مم أو 600x900 مم.

تستهلك أجهزة الليزر لدينا طاقة تبلغ 150 وات، مع وضع الاستعداد 250 وات/350 وات. جهد الإدخال هو 220 فولت تيار متردد ± 10%، والتردد 50-60 هرتز.

يختلف حجم آلاتنا حسب الطراز، حيث يتراوح الطول من 1600 مم إلى 2550 مم، ويتراوح العرض من 1700 مم إلى 2080 مم، ويبلغ قياس الارتفاع 1960 مم. يتراوح الوزن من 3500 كجم إلى 5000 كجم، حسب الطراز.

تتضمن أجهزة الليزر الخاصة بنا نظام تبريد مائي مدمج لتحقيق الاستقرار الحراري. كما نستخدم نظام تحكم CNC متقدمًا مع قدرات معالجة عالية السرعة. تأتي أجهزة الليزر الخاصة بنا مع برنامج خاص لتحسين القطع وغطاء أمان ليزر من الفئة 1 مع أزرار إيقاف الطوارئ.

تتطلب أجهزة الليزر الخاصة بنا درجة حرارة تشغيل تتراوح بين 18 و28 درجة مئوية (64 و82 درجة فهرنهايت) ومستويات رطوبة تتراوح بين 40 و70% دون تكاثف. ويمكن أن تتقلب ثباتية الطاقة حتى ±5% كحد أقصى.

نحن نقدم العديد من الترقيات الاختيارية، بما في ذلك نظام رؤية محسّن للمحاذاة التلقائية، ونظام تحميل/تفريغ المواد الآلي، وتصميمات تركيبات مخصصة لتطبيقات محددة، وحزم ضمان وخدمة ممتدة. يرجى ملاحظة أن المواصفات قد تختلف قليلاً بناءً على تكوينات محددة وتحسينات المنتج المستمرة. يرجى استشارة فريقنا الفني للحصول على أحدث المعلومات وخيارات التخصيص.

التطبيقات:

تم تصميم آلة القطع بالليزر المتقدمة لدينا لتلبية مجموعة واسعة من الاحتياجات الصناعية، مما يوفر الدقة والكفاءة عبر مختلف المواد والتطبيقات:

• مثالي لإنشاء لوحات أدوات عالية الدقة ولوحات معلومات وواجهات تحكم
• قادرة على التعامل مع المواد الرقيقة إلى المتوسطة السمك بدقة استثنائية

• زجاج رقيق للغاية:القطع الدقيق للألواح الزجاجية الحساسة للأجهزة الإلكترونية
• الزجاج الأبيض:معالجة نظيفة ودقيقة للتطبيقات الزخرفية والمعمارية
• الزجاج عالي البوروسيليكات:القطع المتخصص للمعدات المعملية والمنتجات المقاومة للحرارة
• زجاج الكوارتز:القطع الدقيق للمكونات البصرية واحتياجات صناعة أشباه الموصلات

• مصممة خصيصًا لقطع لوحات PCB والدوائر المرنة والركائز الإلكترونية الأخرى
• يضمن حوافًا نظيفة وتأثيرًا حراريًا ضئيلًا على المواد الإلكترونية الحساسة

• قطع الياقوت:لوجوه الساعة وعدسات كاميرا الهاتف الذكي والشاشات المتطورة
• تشكيل الأحجار الكريمة بدقة:إنشاء تصميمات معقدة من الأحجار الكريمة وشبه الكريمة
• تصنيع مكونات LED:قطع رقائق الياقوت لإنتاج LED

• قادرة على معالجة مختلف مكونات LCD، بما في ذلك:
  • أفلام موصلة من أكسيد الإنديوم والقصدير (ITO)
  • مرشحات الألوان RGB
  • الأفلام المستقطبة
• يضمن قطعًا دقيقًا دون إتلاف مواد العرض الحساسة

• قطع دقيق للزجاج البصري K9 للعدسات والمناشير عالية الجودة
• التشكيل الدقيق للأغشية البصرية لمختلف التطبيقات الصناعية والعلمية

• القطع الدقيق للأجزاء الصغيرة والمعقدة للصناعات الطبية والفضائية
• قطع الأشكال المخصصة لتصميمات المنتجات والنماذج الأولية الفريدة
• معالجة المواد متعددة الطبقات للمنتجات المركبة

إن تعدد استخدامات نظام القطع بالليزر الخاص بنا يجعله أداة لا تقدر بثمن في العديد من الصناعات، بدءًا من الإلكترونيات الاستهلاكية وحتى البحث العلمي المتقدم، مما يضمن نتائج عالية الجودة وعمليات إنتاج فعالة.
