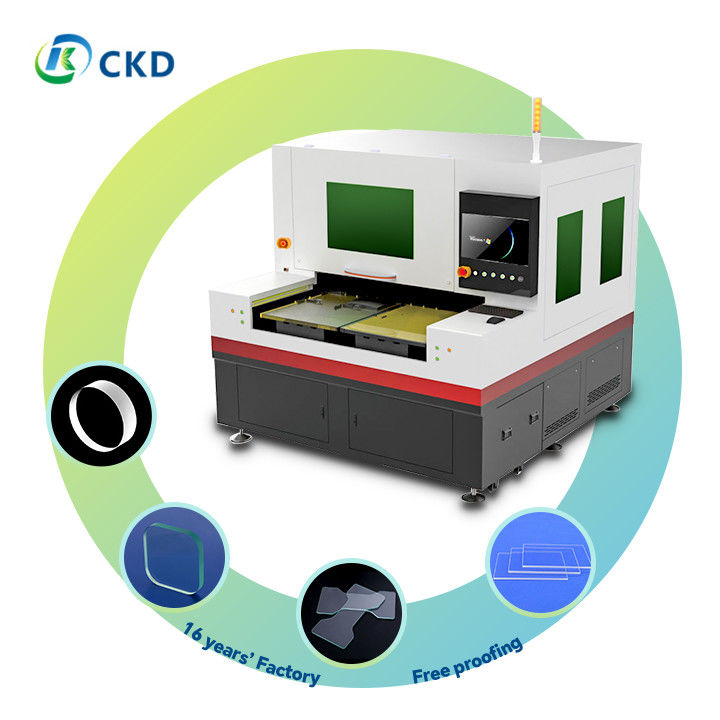

آلة قطع الزجاج بالليزر 1000 كيلو هرتز
,Rack And Pinion Transmission Laser cutter
-
طريقة تبريد مصدر الليزرتبريد المياه
-
التكرار±1.5ميكرومتر
-
تردد النبض1 هرتز - 1000 كيلو هرتز
-
التسريع1g
-
البعد2150 ملم × 2080 ملم × 1960 ملم / 2550 ملم × 2080 ملم × 1960 ملم
-
الوزن3500 كجم
-
نظام النقلالدرج والعجلات
-
استهلاك الطاقةتبلغ الطاقة الاحتياطية حوالي 500 وات، ويبلغ متوسط استهلاك الطاقة أثناء القطع 2.5 كيلو وات. موفرة ل
-
مكان المنشأالصين
-
اسم العلامة التجاريةCKD
-
إصدار الشهاداتISO CE
-
Model NumberCKD-DP6070C-50E CKD-DP6070C-60E CKD-DP6070C-80TE CKD-DP6070C-50ECKD-DP6070S-50E CKD-DP6070S-60E CKD-DP6070S-80TE CKD-DP6070S-80ECKD-DP6070D-50E CKD-DP6070D-60E CKD-DP6070D-80TE CKD-DP6070D-80ECKD-SP6070S-50E CKD-SP6070S-60E CKD-SP6070S-80TE CKD-SP6070S-80E
-
Minimum Order Quantity1
-
الأسعارNegotiated
-
Packaging DetailsWooden vacuum packaging
-
Delivery Time25-45 days
-
Payment TermsL/C, T/T
-
Supply Ability60sets per month
1000khz تردد نبض ليزر قطعة الزجاج مع رف ونقل الدبابيس
وصف المنتج:
- مصدر ليزر عالي الطاقة: مجهزة بليزر نبض عالي التردد للقياس
- التعامل مع المواد المتعددة الأبعاد: قادرة على معالجة مجموعة واسعة من المواد بما في ذلك المعادن وغير المعادن.
- قدرات القطع متعددة الوظائف:
- يدعم قطع الأوراق المستمر
- قطع الدقة في نقطة واحدة
- قطع الشرائط بكفاءة
- التحكم المتقدم في محور X/Y: يستخدم محركات سيرفو متواصلة عالية الدقة ومصممين بصريين 0.1μm فائق الدقة للحصول على دقة لا مثيل لها.
- التحكم الذكي بالحركة: يحتوي على وظائف تلقائية تتبع التركيز والتحكم الديناميكي في ثقب.
- صور عالية الدقة: يتضمن نظام كاميرا CCD ممتاز للمراقبة البصرية في الوقت الحقيقي، التعرف على الأنماط، واكتشاف نقاط العلامة.
- إمدادات طاقة قوية: مجهزة بمصدر طاقة ألماني صناعة عالية الاستقرار مصدر طاقة من ماركة تايوانية تستخدم في المكونات البصرية
- نطاق قطع مثير للإعجاب: قادرة على معالجة المواد التي يصل سمكها إلى 19 ملم ، وتلبية مجموعة واسعة من التطبيقات الصناعية.
- مكونات هندسية دقيقة:
- قاعدة المحرك ومنصة بصرية مصنوعة من الجرانيت الطبيعي
- مصممة للاستقرار المتفوق ومقاومة الاهتزاز
- يضمن الحفاظ على الدقة مع مرور الوقت
- مثالية للتطبيقات الصناعية عالية الدقة
- واجهة سهلة الاستخدام لسهولة التشغيل
- تخفيض نفايات المواد بسبب القطع الدقيق
- مناسبة لكل من عمليات الإنتاج الصغيرة والكبيرة
- متطلبات صيانة منخفضة، تضمن الموثوقية على المدى الطويل
آلة قطع الليزر المتقدمة مصممة لتوفير أداء قطع لا مثيل له و تنوع للتطبيقات الصناعيةهذه الآلة قادرة على معالجة مجموعة واسعة من الموادسواء كنت تعمل مع ورقة متواصلة ، أو تقوم بقطع نقطة واحدة ، أو معالجة الشرائط ، توفر هذه الآلة قدرات قطع متعددة الوظائف.
يستخدم نظام التحكم المتقدم في محور X/Y محركات سيرفو متواصلة عالية الدقة ومصممين بصريين رقيقين للغاية لضمان دقة لا مثيل لها.مع نظام التحكم الذكي في الحركة الذي يتضمن وظيفة التقاط التركيز التلقائي والتحكم الديناميكي في ثقب، يعني أنه يمكنك تحقيق قطع دقيقة وعالية الجودة في كل مرة.
تم تجهيز الآلة أيضًا بنظام كاميرا CCD متميز لمراقبة بصرية في الوقت الحقيقي ، والتعرف على الأنماط ، واكتشاف نقاط العلامة.هذا يعني أنك يمكن أن نرى ما كنت قطع وضمان أنه يتم قطع بدقة.
وبالإضافة إلى قدراته المتعددة، تم تصميم الجهاز بدقة مع الجرانيت الطبيعي لقاعدة المحرك والمنصة البصرية. وهذا يضمن الاستقرار المتفوق ومقاومة الاهتزاز،الحفاظ على الدقة مع مرور الوقت.
الميزات الرئيسية الأخرى لجهاز قطع الليزر المتقدم تشمل مصدر ليزر عالي الطاقة الذي يستخدم ليزر نبض عالي التردد لأداء قطع متفوق ،ومصدر الطاقة القوي مجهز بمصدر ألماني، مصدر طاقة عالي الاستقرار. يمكن للآلة معالجة المواد التي يصل سمكها إلى 19 ملم وتتطلب صيانة منخفضة ، مما يضمن موثوقية طويلة الأجل.
تقدم آلة قطع الليزر المتقدمة مزايا إضافية، مثل تقليل نفايات المواد بسبب القطع الدقيق وواجهة سهلة الاستخدام لسهولة التشغيل.مناسبة لكل من عمليات الإنتاج الصغيرة والكبيرة، مما يجعلها مثالية للتطبيقات الصناعية عالية الدقة.
الخصائص:
- قطع دقيق
- شكل غير منتظم قطع عالية السرعة
- قطع الخطوط العريضة
- حفر الثقوب الصغيرة
- قدرات القطع اليدوية
- معالجة متفوقة
- التشطيب الجيد للحواف
- لا توجد تأثيرات معتدلة
- الحد الأدنى من خسائر المواد
- القطع الخالي من الحفرة
- عملية صديقة للبيئة
- لا تلوث
- لا توجد بقايا مسحوق
- لا توجد إنتاج مياه الصرف الصحي
- معالجة عالية السرعة
- قطع سريع للأشكال والأنماط المعقدة
- جودة القطع العالية
- الحواف النظيفة بدون تشذيب
- الحد الأدنى إلى عدم وجود حفر
- شظايا صغيرة جداً، إن وجدت
- فعالة من حيث التكلفة
- معدل عائد مرتفع
- استهلاك منخفض
- التشغيل الفعال من حيث الطاقة
- صديقة للبيئة
- عملية نظيفة بدون منتجات جانبية ضارة
- الزجاج المتخصص
- زجاج شفاف للغاية
- زجاج أبيض عادي
- زجاج عالي البوروسيليكات
- زجاج الكوارتز
- المكونات الإلكترونية
- أغطية زجاجية للهاتف
- زجاج سيارات
- غطاء زجاج الكاميرا
- شاشات LCD
- المواد البصرية
- زجاج K9
- مرشحات بصرية مختلفة
- قطع المرايا
- مواد ثمينة
- معالجة الزفير لأوجه الساعات والمكونات الإلكترونية
- تصنيع الزجاج
- الزجاج البصري
- الزجاج المقاوم
- زجاج رقيق جداً
- أدوات الزجاج المختبرية
- معدات الزجاج الطبية
- الإلكترونيات
- شاشات وأغطية الهواتف المحمولة
- شاشات التشغيل
- شاشات الكمبيوتر المحمول
- زجاج أشباه الموصلات البصري / ITO / الأصفر / الأرجواني
- السيارات
- نوافذ السيارات والزجاج الأمامي
- إظهار لوحة القيادة
- لوحات الأجهزة
- العقارات والبناء
- الزجاج المعماري
- لوحات الزجاج الزخرفية
- أجهزة زجاج الحمام
- الأجهزة المنزلية
- لوحات زجاجية للأفران والثلاجات
- مكونات الزجاج للإضاءة
- وسائل الإعلام
- شاشات الأجهزة المحمولة
- غطاء الساعة من الياقوت
- الكاميرات و عدسات المراقبة
- قطاع الطاقة الجديد
- زجاج الألواح الشمسية
- الزجاج المتخصص للنوافذ ذات الكفاءة في استخدام الطاقة
- الطيران والفضاء والدفاع
- مكونات بصرية عالية الدقة
- الزجاج المتخصص لمظاهر قمرة القيادة
- البحوث الطبية والعلمية
- زجاج معدات المختبرات
- العدسات البصرية للأجهزة الطبية
- رقائق ميكروفلوديك
يقدم هذا النظام المتقدم للقطع بالليزر حلًا متعدد الاستخدامات لمجموعة واسعة من الصناعات ، مما يوفر معالجة عالية الدقة وكفاءة وصديقة للبيئة لمختلف مواد الزجاج والبصريات.قدرته على التعامل مع الأشكال المعقدة والمواد الحساسة يجعلها الخيار المثالي لكل من التصنيع على نطاق واسع والتخصص، تطبيقات ذات قيمة عالية.
المعلمات التقنية:
الليزر المستخدم هو الليزر الألياف النبضات قصيرة جدا، مع نوع محدد يختلف اعتمادا على النموذج. متوسط الطاقة المتاحة هو 50W، ولكن الخيارات ل 10W، 20W، 30W، 60W،و 80W متوفرة أيضاطول الموجة 1064nm مع هارمونية ثانية في 532nm. عرض النبض أقل من 10 بيكوسكوندات ومعدل التكرار قابل للتعديل من 1 هرتز إلى 1000 كيلو هرتز.جودة الشعاع تقترب من الحد من الانعكاس، مع M2 أقل من 1.2.
دقة الموقع في حدود ± 2μm على جميع مناطق العمل ويمكن تكرارها ± 1.5μm ، مع دقة زاوية ± 16 ثانية قوس. الحد الأقصى لسرعة القطع يصل إلى 1000mm / s.سمك القطع للزجاج الرفيع الحجم ≤1 ملم، في حين أن الزجاج القياسي يبلغ ≤19 ملم (يختلف بناءً على خصائص المواد ومتطلبات القطع). الحد الأدنى لعرض الخط ≤30 ميكرو متوقفًا على المادة والحد الأدنى لقطر الثقب ≤20 ميكرو متري.
بالنسبة للنماذج ذات المنصات المزدوجة ، يمكن أن تكون أبعاد منطقة العمل إما 600x700mm ، 600x900mm ، أو 400x500mm لكل منصة. بالنسبة للنماذج ذات المنصة الواحدة ، فهي 400x500mm ، 600x700mm أو 600x900mm.
استهلاك الطاقة للآلة هو 150 واط مع 250 واط / 350 واط في وضع الاحتياط. فولتاج المدخل هو AC220V ± 10٪ ، وتردد هو 50-60 هرتز.
تختلف أبعاد الجهاز اعتماداً على النموذج المحدد. يتراوح طوله من 1600mm إلى 2550mm ، والعرض يتراوح من 1700mm إلى 2080mm ، والارتفاع 1960mm. يختلف الوزن أيضًا ،تتراوح من 3500kg إلى 5000kg حسب النموذج.
الآلة تأتي مع تبريد مياه مدمج للاستقرار الحراري. كما أنها لديها CNC متقدمة مع قدرات معالجة عالية السرعة. يتم تضمين برنامج تحسين القطع الملكي،والآلة مجهزة بغرفة أمان ليزر من الفئة 1 وأزرار وقف الطوارئ.
يجب أن تكون درجة حرارة تشغيل الجهاز بين 18-28 درجة مئوية (64-82 درجة فهرنهايت) ورطوبة 40-70٪ غير مكثفة. يبلغ أقصى تقلب في استقرار الطاقة ± 5٪.
تشمل التحسينات نظام رؤية محسن للتحقيق التلقائي، ونظام تحميل / تفريغ مادة آلي، وتصميمات مصابيح مخصصة لتطبيقات محددة.كما توجد حزم الضمان الموسع والخدمات.
ملاحظة: المواصفات تخضع لتغيرات طفيفة بناءً على التكوينات المحددة والتحسينات المستمرة للمنتج. للحصول على المعلومات الأكثر حداثة وخيارات التخصيص،الرجاء التشاور مع فريقنا الفني.
التطبيقات:
لقد تم تصميم آلة قطع الليزر المتقدمة لدينا لتلبية مجموعة واسعة من الاحتياجات الصناعية، وتقدم الدقة والكفاءة عبر مختلف المواد والتطبيقات:
- مثالية لإنشاء لوحات أجهزة عالية الدقة وألواح التحكم وواجهات التحكم
- قادرة على التعامل مع مواد رقيقة إلى متوسطة السماكة بدقة استثنائية
- زجاج رقيق للغاية: قطع دقيق لأقراص زجاجية حساسة للأجهزة الإلكترونية
- الزجاج الأبيض: معالجة نظيفة ودقيقة للتطبيقات الزخرفية والهندسة المعمارية
- زجاج عالي البوروسيليكات: قطع متخصص لمعدات المختبرات والمنتجات المقاومة للحرارة
- زجاج الكوارتز: قطع دقيق للمكونات البصرية واحتياجات صناعة أشباه الموصلات
- مصممة لقطع لوحات PCB، الدوائر المرنة وغيرها من الأساسيات الإلكترونية
- يضمن الحواف النظيفة والحد الأدنى من التأثير الحراري على المواد الإلكترونية الحساسة
- قطع الياقوت: للوجهات الساعة، عدسات كاميرات الهواتف الذكية، وشاشات عالية الجودة
- تشكيل الحجارة الكريمة بدقة: خلق تصاميم معقدة في الحجارة الكريمة وشبه الكريمة
- تصنيع مكونات LED: قطع رقائق الزفير لإنتاج LED
- قادرة على معالجة مكونات LCD مختلفة، بما في ذلك:
- أفلام موصلة من ITO (أكسيد الأنديوم القطن)
- مرشحات الألوان RGB
- أفلام الاستقطاب
- يضمن قطع دقيق دون إضرار مواد العرض الحساسة
- قطع دقيق للزجاج البصري K9 للعدسات والمنشرات عالية الجودة
- تشكيل دقيق للأفلام البصرية لمختلف التطبيقات الصناعية والعلمية
- القطع الدقيق للأجزاء الصغيرة والمعقدة للصناعات الطبية والفضاء
- قطع الأشكال المخصصة لتصميمات منتجات فريدة من نوعها ونماذج أولية
- معالجة مواد متعددة الطبقات للمنتجات المركبة
تنوع نظام قطعنا بالليزر يجعله أداة لا تقدر بثمن عبر العديد من الصناعات من الإلكترونيات الاستهلاكية إلى البحوث العلمية المتقدمةضمان نتائج عالية الجودة وعمليات إنتاج فعالة.
